氧化鋁種分槽底部用的長筒放料閥是根據種分槽的結構特點專門設計的。種分槽是氧化鋁生產中的重要設備。在氧化鋁生產流程中是用來攪拌氧化鋁精液的，使之充分溶解反應。并將起化學反應后和溶液輸送到下一個流程中。種分槽的直徑為16m，高度為32 m。一般為2組，每組為16個槽子，共32個槽子，其內部攪拌漿葉的直徑為12m，氧化鋁精液的固化物含量很高，由于攪拌速度慢，攪拌葉直徑小，攪不到槽壁處，料漿還會不斷的沉降，堆積在槽底，形成一個環形的三角結疤區。這樣裝在槽底部的普通放料閥的頭部完全被結疤包圍。使閥門打不開，放不出料來。為此專門設計了一種長筒放料閥。加長了閥桿，使閥頭伸進無結疤區內(圖1)，閥門放料口保持在流動的料漿中，不被結疤包圍，閥門的啟閉通暢，徹底解決了放料難的問題。由于該閥獨特的設計和良好的使用效果．獲得了國家“實用新型”專利，被氧化鋁同行業廣泛使用。但由于該閥設計公稱壓力為2.5MPa，致使閥門各部分結構設計笨重，制造工藝復雜，成本高，給安裝、更換和維修也帶來諸多的不便。已逐漸在市場上失去其優勢。為此，對長筒放料閥進行改進。以滿足市場的要求。

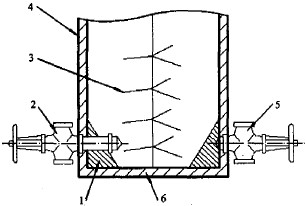

1、結疤區2、長筒放料閻3、攪拌漿葉4、槽壁5、普通放料閥6、槽底

圖1氧化鋁種分槽底部狀態
