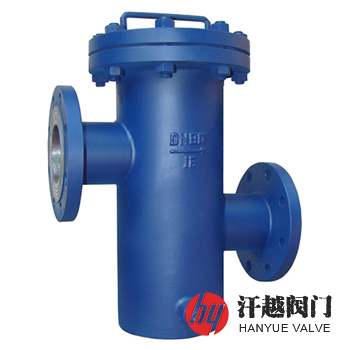

高低接管平底籃式過濾器產品概述

SRBIIIF高低接管平底籃式過濾器是一種適合安裝在高進低出且相互平行的兩條管線中阻擋液體或氣體介質中不同粒徑固體雜質的裝置，其采用焊接工藝將筒體、高低接管、接口連接法蘭、筒體端口法蘭、底板和排放短管等組焊成進、出口軸線相互平行的殼體形式，并將籃狀濾芯放置在筒體內部，通過設置在殼體頂部的盲板壓緊固定，其中該過濾器的入口位于濾籃上口環形不銹鋼板的上側，而出口則在它的下側，當帶有雜質的流體從進料口進入后，首先流進的是濾籃內，經過濾籃的過濾后，才會從出料口流出，從而獲得純凈的物料，以滿足工藝過程的需要或?qū)Ρ闷鸬奖Ｗo作用的目的。本產品倍數宜根據介質黏度確定，黏度大的重質油品倍數宜為6倍~10倍，過小會造成高低接管平底籃式過濾器處壓力降大，從而影響泵的正常運行。

高低接管平底籃式過濾器部件材料

高低接管平底籃式過濾器技術規范

高低接管平底籃式過濾器主要尺寸

高低接管平底籃式過濾器結構圖

如果你需訂購我廠籃式過濾器產品，咨詢時煩請說明規格型號，如無法提供，請注明公稱通徑、公稱壓力、殼體材質、濾籃材料、使用介質、濾網規格、法蘭標準及法蘭密封面形式等，是否配對法蘭、螺栓螺母及墊片等，本產品接管公稱直徑DN≥350可特殊設計。
