美標球閥產品概述

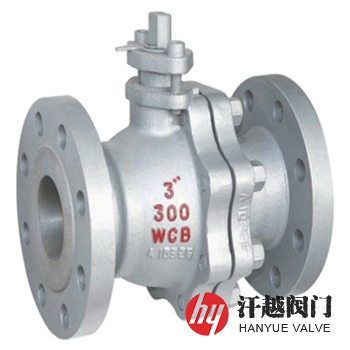

Q41F、Q41H、Q41Y美標球閥屬于浮動球球閥，其設計制造標準是按《API 6D-2014管線和管道閥門規范》、《API 608-2008法蘭、螺紋和焊連接的金屬球閥》、《ASME B16.34-2013法蘭、螺紋和焊接端連接的閥門》要求，連接法蘭尺寸采用ASME B16.5、ASME B16.47、ANSI B16.5等。該閥按照密封材質的不同，其有軟密封和硬密封兩種，軟密封一般采用聚醚醚酮(PEEK)、對位聚苯(PPL)、聚四氟乙烯(PTFE)及尼龍等作為密封圈材料，硬密封則使用合金鋼或不銹鋼堆焊硬質合金等，閥體材質可選用碳鋼、合金鋼、不銹鋼及其他特種材料。
Q41F、Q41H、Q41Y美標球閥在管路中主要用來做切斷、分配和改變介質的流動方向，其主要用一個帶有圓形通道的球體作啟閉件，該啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。本產品適應范圍廣，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用，適用介質：水、氣、油品、天然氣和蒸汽等。
美標球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 2 | 連 接 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 3 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 5 | 閥 桿 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 6 | 填料壓蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 螺 柱 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
| 9 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
美標球閥技術規范
| 公稱壓力(Class) | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.0 |
| 液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | API 6D-2014、API 608-2008、ASME B16.34-2013 | ||||
| 結構長度 | API 6D-2014、ASME B16.10-2017 | ||||
| 連接法蘭 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | ||||
| 檢驗試驗 | API 6D-2014、API 598-2016 | ||||
美標球閥外型尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
| ? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
| 1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
| 1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
| 1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
| 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
| 12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
美標球閥結構圖
如果你需訂購我廠法蘭球閥產品，咨詢時煩請注明產品型號，如無法提供，請說明公稱通徑、公稱壓力、閥體和內件材質、介質溫度，本產品密封材料可根據不同的工況場景有軟密封和硬密封可供選擇。
