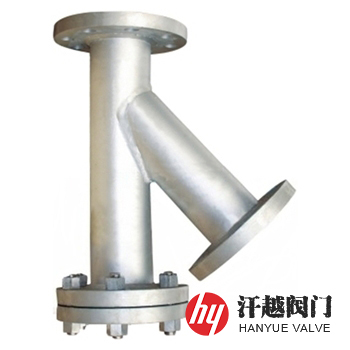

立式Y(jié)型過濾器產品概述
立式Y(jié)型過濾器主要由殼體、過濾網、法蘭、法蘭蓋、排污絲堵和密封墊及緊固件等零部件組成，其殼體由主管和斜管按45°或其他銳角焊接制作而成，主管內置有相應過濾面積的濾筒和濾網，其中濾筒的一端放在殼內環形濾網支撐座上，另端則放置在法蘭蓋上，并經螺栓、螺母壓緊固定，通過它可將物料中含有的固體顆粒物分離出來。本產品通常垂直安裝于介質流向發生Y形變化處的泵、閥門、壓縮機的入口或流量儀表前的管道上，用以阻擋不同粒徑固體雜質，以保護此類設備或儀表。
立式Y(jié)型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 殼 體 | 20# | 15CrMo | 304 | 316 | 316L |
| 2 | 法 蘭 | Q235B | 15CrMo | 304 | 316 | 316L |
| 3 | 法 蘭 蓋 | Q235B | 304 | 304 | 316 | 316L |
| 4 | 濾筒濾網 | 304 | 304 | 304 | 316 | 316L |
| 5 | 墊 片 | 聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環) | ||||
| 6 | 支 撐 座 | Q235B | 15CrMo | 304 | 316 | 316L |
| 7 | 螺 柱 | 35CrMoA | 25Cr2MoVA | 304 | 316 | 316 |
| 8 | 螺 母 | 30CrMoA | 35CrMoA | 304 | 316 | 316 |
| 9 | 排污絲堵 | 304 | 304 | 304 | 316 | 316L |
立式Y(jié)型過濾器技術規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 密封性能試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 設計制造 | HG/T 21637-2021、GB/T 14382-2008、SH/T 3411-2017 | ||||
| 連接法蘭 | JB/T 81～82、GB/T 9115～9119、HG/T 20592～20615、SH/T 3406等 | ||||
| 檢驗試驗 | HG/T 21637-2021、GB/T 14382-2008、SH/T 3411-2017 | ||||
| 過濾精度 | 0.02mm ~ 16.0mm | ||||
立式Y(jié)型過濾器主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 結構尺寸/mm | 排污口 B | |||
| D1 | L | L1 | L2 | |||
| 10 ~ 25 | 50 | 60.3 | 325 | 85 | 210 | R ? |
| 65 | 76.1 | 358 | 90 | 230 | R ? | |
| 80 | 88.9 | 393 | 100 | 245 | R ? | |
| 100 | 114.3 | 434 | 100 | 277 | R ? | |
| 125 | 139.7 | 497 | 115 | 330 | R ? | |
| 150 | 168.3 | 580 | 120 | 380 | R ? | |
| 200 | 219.1 | 678 | 140 | 450 | R ? | |
| 250 | 273.0 | 826 | 175 | 556 | R ? | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||
立式Y(jié)型過濾器結構圖
如果你需訂購我廠Y型過濾器產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、過濾精度等，本產品設計制造標準可按《SH/T 3411-1999石油化工泵用過濾器》、《HG/T 21637-2021化工管道過濾器》、《GB/T 14382-2008管道用三通過濾器》等，也可按用戶需求定制。
