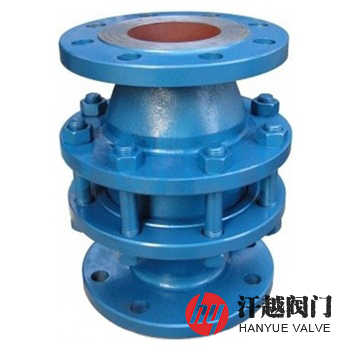

GZJII阻爆轟型阻火器產品概述

阻爆轟型阻火器是一種安裝在輸送和排放可燃?xì)怏w的管道上，用于阻止火焰以音速或超音速通過的石油氣管道阻火器，它由一種能夠通過氣體的，具有許多細小通道或縫隙的阻火元件所組成，當火焰通過狹小孔隙時，被其分成許多細小的火焰流，由于傳熱作用和器壁效應，熱量損失突然增大，使之燃燒不能繼續下去而熄滅。本產品具有結構簡單、耐燒性強、阻火效果好以及可靠性高等特點，其采用法蘭與氣體輸送管道連接，安裝方便，且便于更換，當管網出現回火時，火焰經阻火層芯件狹小孔隙降低能量和被熱導材料吸收后，熱量突然減少，從而有效防止了可燃?xì)怏w的爆轟現象。

阻爆轟型阻火器阻火芯由兩層薄的不銹鋼帶，一條被壓成波紋形，另一條平面鋼帶則將它圍繞圓心緊緊纏繞而成，從而構成無數個端面，形成小三角形直通流道，而且內部有一個十字結構的支架(或在表面壓上Y形架)借以增強芯件的牢靠性，避免被點燃的介質所產生的壓力沖散，當介質從三角形狹道中通過，本產品也正是通過它來阻止火焰在管道中的蔓延，其原理為器壁效應，就是火焰與器壁的碰撞進行能量轉換，降低了溫度，以此原理來設計三角形孔的高度阻止火焰的通過，再加上足夠的流道長度來吸收火焰的熱量，使其在芯件中熄滅，避免了氣體在芯件的另一端被復燃的可能性。

GZJII阻爆轟型阻火器部件材料

GZJII阻爆轟型阻火器性能規范

GZJII阻爆轟型阻火器安裝尺寸

GZJII阻爆轟型阻火器結構圖

如果你需訂購我廠管道阻火器系列產品，咨詢時煩請說明公稱通徑、公稱壓力、殼體和阻火層材料、使用溫度、法蘭執行標準及法蘭密封面形式等。由于本產品適用介質和場合不同，其結構尺寸變化大，一般情況根據用戶提供的有關技術數據，先由我們工程師設計圖紙，再由用戶確認，故以上外形尺寸僅供參考。
