ZHQ-B石油儲罐阻火器產品概述
石油儲罐阻火器是一種由阻火芯、外殼及配件構成用于阻止火焰爆燃或爆轟通過的裝置。其外殼由均設置有一個凹槽的上下兩殼體組成，阻火芯放置在上、下殼的凹槽內，兩殼體之間采用由兩個螺母和雙頭長螺栓組成的自頂升降式結構進行緊固和拆卸。它的阻火芯在規定條件下允許易燃、易爆氣體通過而阻止火焰?zhèn)鞑ズ吐印１井a(chǎn)品可廣泛使用在儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品，如汽油、苯、甲苯、煤油、輕柴油、原油等油品的儲罐上。
石油儲罐阻火器阻火芯結構形式一般為波紋型，它是由兩層波紋型薄帶之間加一層同厚度的平帶纏繞而成，并疊合卷成圓盤狀。其阻火機理是利用導熱和器壁效應，以降低火陷溫度，即火陷分子通過阻火芯時撞擊阻火芯，降低火陷分子的動能使之熄滅。本產品具有良好的阻火性能，同時芯件易于清洗和置換，適用于安裝在石油、化工儲罐通氣的短管上，它可以單獨使用，也可以與呼吸閥、呼吸人孔及通氣孔等配套使用，但其與回火點的距離不應大于所選用管徑的5倍。
ZHQ-B石油儲罐阻火器部件材料
序號 | 部件名稱 | 材料名稱 | |||
1 | 上 殼 體 | WCB | CF8 | CF8M | CF3M |
2 | 下 殼 體 | WCB | CF8 | CF8M | CF3M |
3 | 阻 火 芯 | 304 | 304 | 316 | 316L |
4 | 密 封 件 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
5 | 長 螺 栓 | 35CrMoA | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
6 | 螺 母 | 30CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
ZHQ-B石油儲罐阻火器性能規范
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
液體高壓密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
氣體低壓密封試驗壓力(MPa) | 0.66 | 0.6 | 0.6 | 0.6 |
設計制造 | GB 5908-2005 石油儲罐阻火器、SY/T 0512-1996 石油儲罐阻火器 | |||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
檢驗試驗 | GB 5908-2005 石油儲罐阻火器、SY/T 0512-1996 石油儲罐阻火器 | |||
適用介質 | 原油、汽油和煤油等輕質油品氣體 | |||
ZHQ-B石油儲罐阻火器通氣量與壓力損失
公稱通徑 | 通氣量(m3/h) | 阻火器的通氣量應 不小于左列的規定 | 罐內壓力(Pa) | 壓力損失(Pa) | 阻火器流體壓力損失應不大于左列的規定 |
50 | 150 | 295 | ≤10 | ||
80 | 300 | 540 | ≤11 | ||
100 | 500 | 800 | ≤16 | ||
150 | 1000 | 980 | ≤20 | ||
200 | 1800 | 1300 | ≤26 | ||
250 | 2800 | 1765 | ≤36 | ||
300 | — | 2000 | ≤40 |
ZHQ-B石油儲罐阻火器外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||
L | L1 | H | H1 | ||
0.6-2.5 (Class150) 2.0 | 50 | 220 | — | 235 | — |
80 | 280 | — | 270 | — | |
100 | 325 | — | 275 | — | |
150 | 425 | — | 290 | — | |
200 | 495 | — | 305 | — | |
250 | 595 | — | 320 | — | |
300 | 655 | — | 405 | — | |

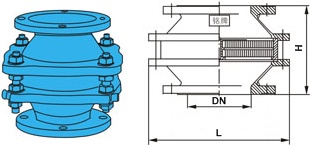

ZHQ-B石油儲罐阻火器結構圖
如果你需訂購我廠阻火器產品，咨詢時煩請說明公稱通徑，公稱壓力，阻火器外殼材質、阻火芯材料、使用介質、溫度、法蘭標準等，本產品根據阻火芯的結構不同有ZHQ-B波紋板式石油儲罐阻火器和ZHQ-S絲網式石油儲罐阻火器兩種，也可按用戶需求提供定制。
