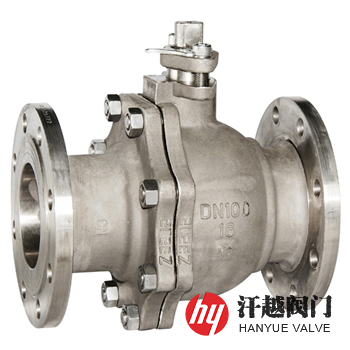

純鎳球閥產品概述
純鎳球閥主要承壓件和內件采用ASTM A494 CZ100或Nickel 200、Nickel 201及UNS N02200、UNS N02201等鎳及鎳合金鑄件或鍛件制作而成，適用于高腐蝕濃度(包括熔融無水苛性鈉)的氯堿生產中以及用在不能有銅和鐵等金屬污染產品的場合。本產品在所有濃度和溫度下的苛性堿溶液中耐腐蝕，且抗堿裂性能優異。
純鎳球閥耐堿性介質腐蝕針對性強，應用性?xún)r(jià)比高，因此，被廣泛應用于石油、石化、化工、化學、冶金、原子能、海洋開發、電廠脫硫等工業領域輸送管線控制系統中，解決了一般的不銹鋼和其它金屬、非金屬材料無法解決的耐腐蝕問題，從而保證了管線控制閥門在苛刻腐蝕性介質中長期安然無恙、可靠、穩定運行。
純鎳球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | A494 CZ100 | Nickel 200 | UNS N02200 | Nickel 201 | UNS N02201 |
| 2 | 閥 體 蓋 | A494 CZ100 | Nickel 200 | UNS N02200 | Nickel 201 | UNS N02201 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、鎳材+硬質合金 | ||||
| 4 | 球 體 | A494 CZ100 | Nickel 200 | UNS N02200 | Nickel 201 | UNS N02201 |
| 5 | 閥 桿 | A494 CZ100 | Nickel 200 | UNS N02200 | Nickel 201 | UNS N02201 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 螺 栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
| 8 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M | A194 8M |
純鎳球閥技術規范
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.0 |
| 液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 氣體低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | ||||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | ||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | ||||
純鎳球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
| ? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
| 1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
| 1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
| 1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
| 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
純鎳球閥結構圖
如果你需訂購我廠不銹鋼球閥產品，咨詢時煩請注明產品規格型號，如無法提供，請說明公稱通徑、公稱壓力、閥體和內件材質、介質溫度，法蘭標準及法蘭密封面形式等，本產品按密封型式分為軟密封和硬密封兩大類，常溫型采用四氟密封，高溫型可采用對位聚苯或金屬硬密封，有浮動球和固定球兩種結構可供選擇。
