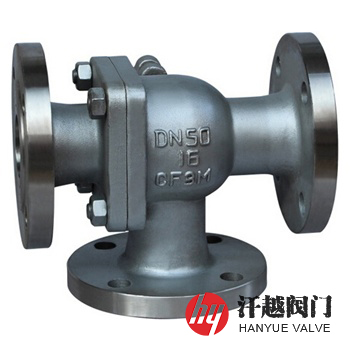

不銹鋼三通球閥產品概述
不銹鋼三通球閥是一種閥體及金屬內件采用A351 CF8、CF3、CF8M、CF3M、CF8C或A182 F304、F304L、F316、F316L、F347及310S等不銹鋼材質（包括鑄件、鍛件或棒材）加工而成的閥門，其具備優異的耐腐蝕性和耐高溫性能。該閥根據結構型式可分為L(zhǎng)型、T型和Y型三種，其中，L型三通球閥的球芯連通了兩個垂直交叉成90°的流體通道，形狀呈L字形，主要用于管路中介質流向的切換，其中間通道作為公共端，可連接另外兩端的任一通道（即能夠使相互垂直的兩個流道連通），但需注意，它無法實現兩側流道的直接連通；T型三通球閥的流路呈T字型設計，功能更為多樣，它不僅可實現物料流向的切換，還能使三個流道相互流通，此外，也可關閉任一通道，使另外兩個通道的連通，從而靈活控制管路中介質的分流與合流，當采用四閥座設計時，它還能兼具控制不同流向與開關閥的雙重功能，且功能切換僅需通過閥桿的旋轉即可完成；Y型三通球閥的球體流道通常設計成呈135°或120°角，其專為安裝在Y型管路中用于介質流向的切換而設計，所以，本產品特適用于酸、堿、鹽等腐蝕性物料，以及高溫環境下的應用，它能夠有效控制被輸送介質的流動方向。
不銹鋼三通球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 主 閥 體 | CF8 | CF3 | CF8M | CF3M | 310S |
| 2 | 連 接 體 | CF8 | CF3 | CF8M | CF3M | 310S |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 閥 桿 | 304 | 304L | 316 | 316L | 310S |
| 5 | 球 體 | 304 | 304L | 316 | 316L | 310S |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 螺 栓 | 304 | 304 | 316 | 316 | 304 |
| 8 | 螺 母 | 304 | 304 | 316 | 316 | 304 |
不銹鋼三通球閥技術規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34 | ||||
| 結構長度 | 按本廠標準Q/CB的規定或訂貨合同要求 | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 6D、API 598 | ||||
不銹鋼三通球閥主要尺寸
| 公稱壓力 PN | 公稱尺寸 DN | 外形及連接尺寸/mm | ||||||
| L | L1 | D | K | R | C-f | n-d | ||
| 16 | 25 | 180 | 90 | 115 | 85 | 68 | 18-2 | 4-?14 |
| 32 | 200 | 100 | 140 | 100 | 78 | 18-2 | 4-?18 | |
| 40 | 220 | 110 | 150 | 110 | 88 | 18-2 | 4-?18 | |
| 50 | 240 | 120 | 165 | 125 | 102 | 18-2 | 4-?18 | |
| 65 | 260 | 130 | 185 | 145 | 122 | 18-2 | 4-?18 | |
| 80 | 280 | 140 | 200 | 160 | 138 | 20-2 | 8-?18 | |
| 100 | 320 | 160 | 220 | 180 | 158 | 20-2 | 8-?18 | |
| 125 | 380 | 190 | 250 | 210 | 188 | 22-2 | 8-?18 | |
| 150 | 440 | 220 | 285 | 240 | 212 | 22-2 | 8-?23 | |
| 200 | 550 | 275 | 340 | 295 | 268 | 24-2 | 12-?23 | |
| 250 | 670 | 335 | 405 | 355 | 320 | 26-2 | 12-?25 | |
| 300 | 720/850 | 425 | 460 | 410 | 378 | 28-2 | 12-?25 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||||

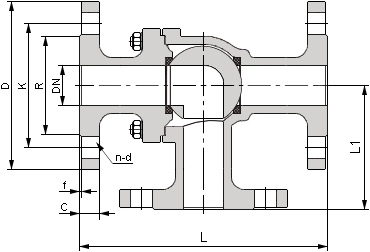

不銹鋼三通球閥結構圖
如果你需訂購我廠三通球閥系列產品，咨詢時煩請注明規格型號，如無法提供，請說明結構型式、公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度、驅動方式及端部連接形式等。
